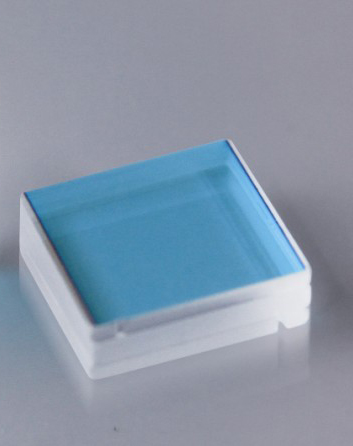

产品名称:8.8.*8.2*2.58日夜型滤光片
 详细描述

1、  用途

光學低通濾波器乃利用石英晶體之雙折射效果,及紅外線濾光器組合而成,應用於CCD影像處理器,以達到影像清晰之效果。

2、  品質特性

21光學低通濾波器規格示意如下

總厚度(mm)

外型尺寸(mm

有效面積尺寸(mm

組合片數

2.58

8.8*8.2

7.6*6.6

3

2.2組合單片規格

序號

材質

單片厚度

θ

φ

平整度

平行度(mm)

備註

±1

±1

1

光學水晶

0.75±0.05

45

45

5

0.005

2

光學水晶

1.08±0.05

45

0

5

0.005

3

光學水晶

0.75±0.05

45

45

5

0.005

2.3 材質

光學低通濾波器由高品質光學IA級的石英材質(SiO2)製成/。(符合IEC60758 Ia級)

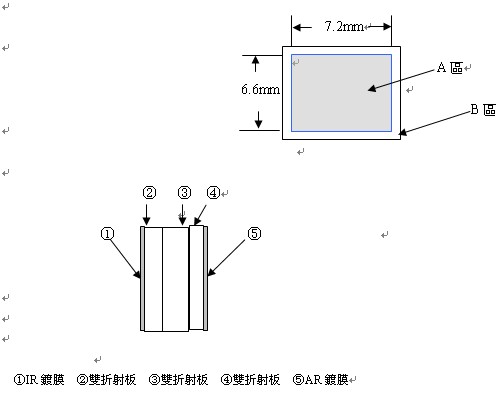

2.4 外觀尺寸

2.5平行度

    光學低能濾波器之雙面平行度誤差≦0.01mm

2.6平整度

   2.6.1光學低通濾波器單面平整度≦5個牛頓環

   2.6.3 紅外線濾光器單面平整度≦7個牛頓環

2.7 光穿透度

   光學低通濾光器是以特殊鍍膜處理而成,並符合下列規格要求。

波長

穿透率

波長

穿透率

400nm

T>65%

700~810nm

T<7%

500nm

T>80%

850±5nm

T>92%

600nm

T>82%

950~1100nm

T<65%

648±5nm

T=50%

3.耐用性

  3.1 90%相對濕度,65攝氏度溫度下250小時,符合2.7項之要求.

  3.2 70攝氏度~-40攝氏溫度下,測試10個溫度迴圈符合2.7項之要求.

4.包裝

  以防靜電材質之包裝盒包裝,置於真空袋內抽真空,以確保產品在運送過程中的品質.
