1、 用途
光學低通濾波器乃利用石英晶體之雙折射效果，紅外截止有色玻璃組合而成，應用於CCD影像處理器，以達到影像清晰之效果。
2、 品質特性
2．1光學低通濾波器規格示意如下
|
總厚度(mm) |
外型尺寸（mm） |
有效面積尺寸（mm） |
組合片數 |
|
3.03 |
8.8*8.2 |
7.6*6.6 |
3 |
2.2組合單片規格
|
序號 |
材質 |
單片厚度 |
θ |
φ |
平整度 |
平行度(mm) |
備註 |
|
±1度 |
±1度 |
|
1 |
光學水晶 |
1.08±0.05 |
45 |
0 |
5 |
0.005 |
|
|
2 |
藍玻璃 |
1.20±0.05 |
|
|
5 |
0.005 |
|
|
3 |
光學水晶 |
0.75±0.05 |
45 |
45 |
5 |
0.005 |
|
2.3 材質
光學低通濾波器由高品質光學IA級的石英材質(SiO2)製成/。（符合IEC60758 Ia級）

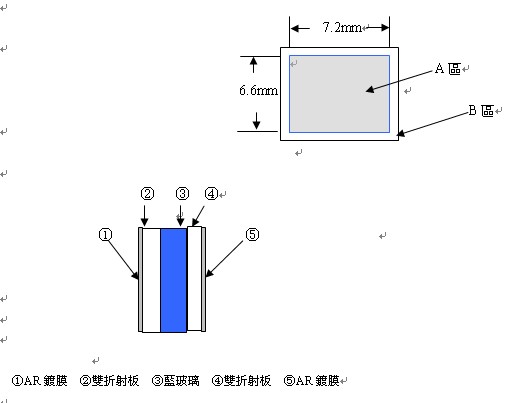

2.4 外觀尺寸
2.5平行度
光學低能濾波器之雙面平行度誤差≦0.01mm
2.6平整度
2.6.1光學低通濾波器單面平整度≦5個牛頓環
2.6.3 紅外線濾光器單面平整度≦7個牛頓環
2.7 光穿透度
光學低通濾光器是以藍玻璃與光學水晶膠合而成，其光學特性符合該型號的藍玻璃光學透過特性。
3.耐用性
3.1 在90%相對濕度,65攝氏度溫度下250小時,符合2.7項之要求.
3.2 在70攝氏度~-40攝氏溫度下,測試10個溫度迴圈符合2.7項之要求.
4.包裝
以防靜電材質之包裝盒包裝,置於真空袋內抽真空,以確保產品在運送過程中的品質.
