1、 用途

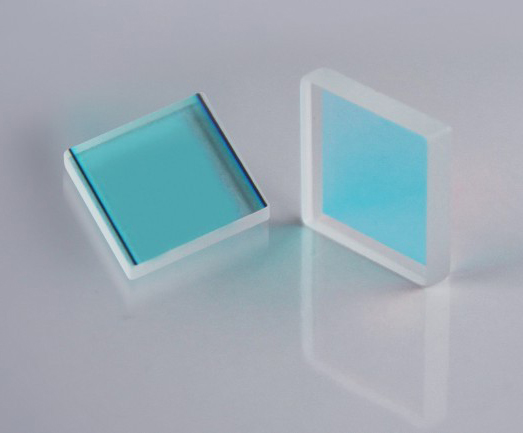

光學低通濾波器乃利用石英晶體之雙折射效果，及紅外線濾光器組合而成，應用於CCD影像處理器，以達到影像清晰之效果。
2、 品質特性
2．1光學低通濾波器規格示意如下
|
總厚度(mm) |
外型尺寸（mm） |
有效面積尺寸（mm） |
組合片數 |
|
1.63 |
8.8*8.2 |
7.6*6.6 |
1 |
2.2組合單片規格
|
序號 |
材質 |
單片厚度 |
θ |
φ |
平整度 |
平行度(mm) |
備註 |
|
±1度 |
±1度 |
|
1 |
光學水晶 |
1.63±0.05 |
45 |
0 |
5 |
0.005 |
|
2.3 材質
光學低通濾波器由高品質光學IA級的石英材質(SiO2)製成/。（符合IEC60758 Ia級）
2.4平行度
光學低能濾波器之雙面平行度誤差≦0.01mm
2.5平整度
2.5.1光學低通濾波器單面平整度≦5個牛頓環
2.5.2 紅外線濾光器單面平整度≦7個牛頓環
2.6 光穿透度
光學低通濾光器是以特殊鍍膜處理而成，並符合下列規格要求。
|
波長 |
穿透率 |
波長 |
穿透率 |
|
400nm |
T>65% |
700~810nm |
T<7% |
|
500nm |
T>80% |
850±5nm |
T>92% |
|
600nm |
T>82% |
950~1100nm |
T<65% |
|
648±5nm |
T=50% |
|
|
